新闻摘要:本报告以LED为范例，说明新型高导热石墨热扩散片应用在热扩散上之功能，期能为客户提供适合之热扩散材料，

本报告以LED为范例，说明新型高导热石墨热扩散片应用在热扩散上之功能，期能为客户提供适合之热扩散材料，
并使客户之产品异军突起，成为市场主流产品。
研究设备

NEC TH5100 温度量测仪

LED + 散热座

研究条件

• 电压：3.3V

• 电流：0.33A

一：未加散热片之散热测试

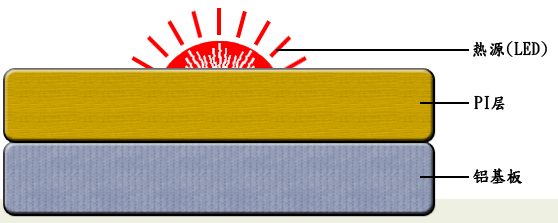

•   LED背面未加装散热鳍片，唯一的散热工具为铝基板。
•   点亮LED灯，于5分钟后以热感机测量其温度梯度分布，并拍照留存。
未加散热之温度分布情形
     •正面中心温度：71.1℃，高温集中于热源(LED灯)区，温度向外围递减。
     •背面中心温度：54.3℃，高温集中于热源(LED灯)区之背面，温度向外围递减，
但由于背面材质是铝基板，导热效率较正面的PI材质为佳，故温度分布较正面为平均。

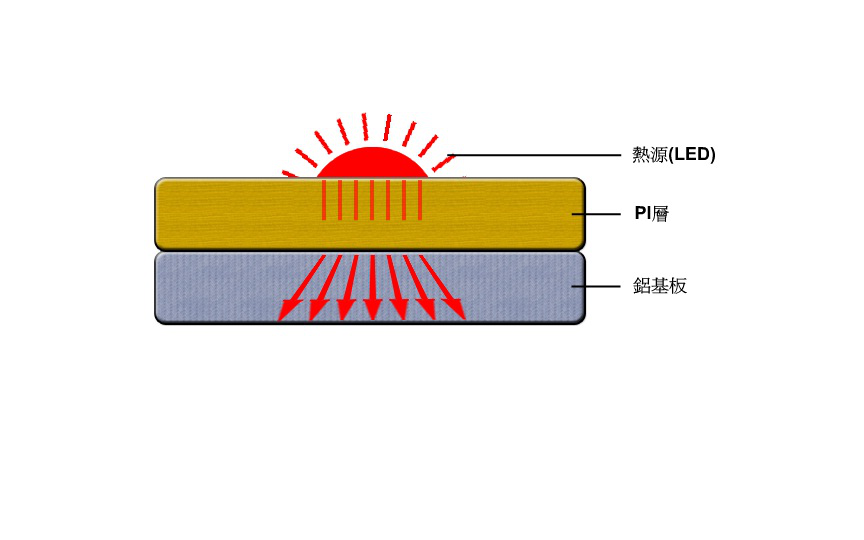

LED散热示意图
二：加散热片后之散热测试

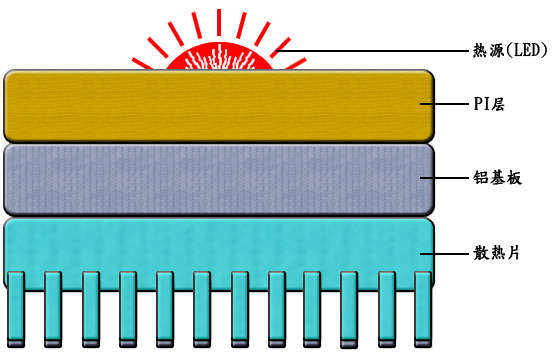

• LED背面加装散热鳍片，增加铝基板散热效率。

• 点亮LED灯，于5分钟后以热感机测量其温度梯度分布，并拍照留存。

加散热片后之温度分布情形

•正面中心温度：49.1℃，高温集中于热源(LED灯)区，温度向外围递减，

由于加装了散热鳍片，已经有效降低了热源区的温度。

     •背面中心温度：30.1℃，高温不再集中于热源(LED灯)区之背面，
   而是平均分布于整个散热鳍片上。
LED+散热片热流示意图：

三：散热鳍片加石墨热扩散片后之散热测试

• 于散热鳍片与铝基板之间加装石墨热扩散片，增加散热鳍片之散热效率。

• 点亮LED灯，于5分钟后以热感机测量其温度梯度分布，并拍照留存。

加石墨热扩散片前后之温度分布比较
•未加石墨热扩散片前：背面中心温度为30.1℃，高温区虽较为分散，但由于散热鳍

片于X-Y轴之导热速度不够快，以致仅有热源中心附近的鳍片能发挥散热功能。

•加石墨热扩散片之后：背面中心温度为31.4℃，高于未加时的30.1 ℃，
显示在石墨片之辅助下，不仅提高X-Y轴之导热速度，更降低了LED正面以
及背面之温度梯度，且高温区不再集中于热源中心附近的区域，有效提高散
热鳍片之散热效率。

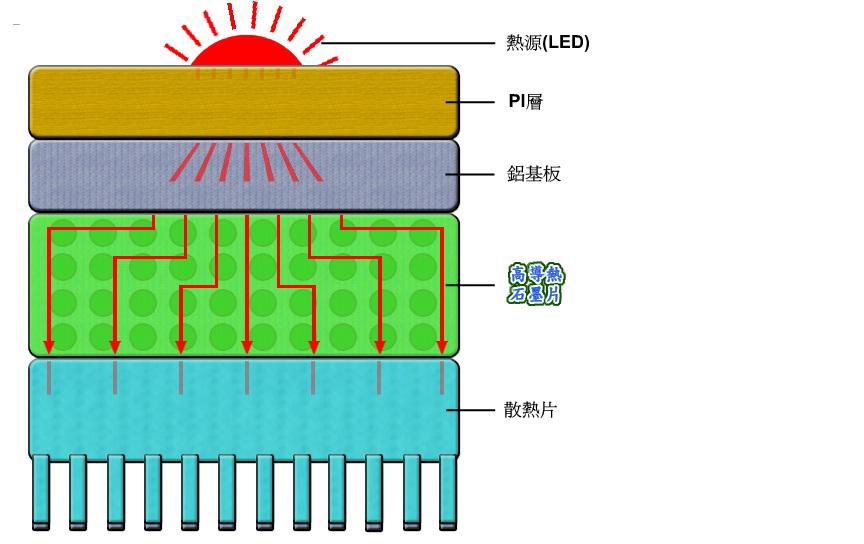

LED+石墨片+散热片热流示意图

结论
•近年来的电子产品，主要都以轻、薄、短、小为主；而要在产品的输出功率不变的情况下，如何能更有效率的散热，将会是评估材料的关键之一。
•目前散热鳍片所搭配的导热膏以及导热胶带仅可发挥70%的鳍片效能,而石墨热扩散片可大幅提升至近90%的散热鳍片效能。
•使用热扩散片有助于在相同热源情况下，减小散热系统的体积，而达到降低体积的效果
